Панель ЩО 70

Панель ЩО 70 назначена для распределения и приёма эл.энергии, а также протекции линий нагрузки от перегрузов и от тока КЗ. Строение ЩО 70 дает возможность применять различные комбинации щитков с предоставлением высочайшего уровня защищенности. Ячейка ЩО 70 рассчитана для работы в температурной зоне -13 до +37С. В этих ячейках одностороннее обслуживание, со стороны фасада.

Конструкция ячейки ЩО представлена ввиде металлоконструкции, которая имеет степень протекции IP20 с фасада. Панель ЩО 70 габариты- небольшие. Ячейки выделяются по динамической и термической выносливости шин и изоляционных материалов, соединения и крепления которых могут выдержать без ущерба ударний ток 50кА.

ЩО70- Х Х Х ХУ3
  1          2  3  4    5


1 – щит одностороннего обслуживания
2 – год разработки
3 – степень защиты панелей по ГОСТ14254-96
1-открытое исполнение -IP00,со стороны фасада - IP20;
2- закрытое исполнение - – IP20, со стороны дна IP00.
4– назначение панели:
1- вводные;
2- вводно-распределительные;
3- секционные;
4- распределительные;
5- секционно-распределительные;
6- вспомогательные;
7- шинные мосты.

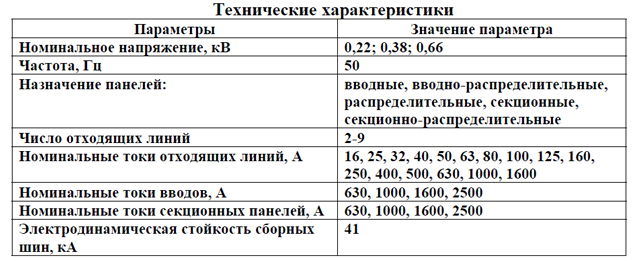

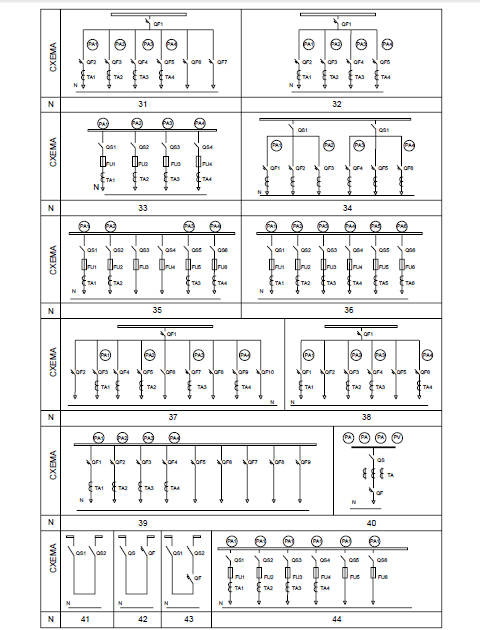

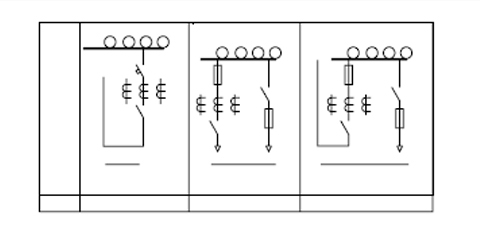

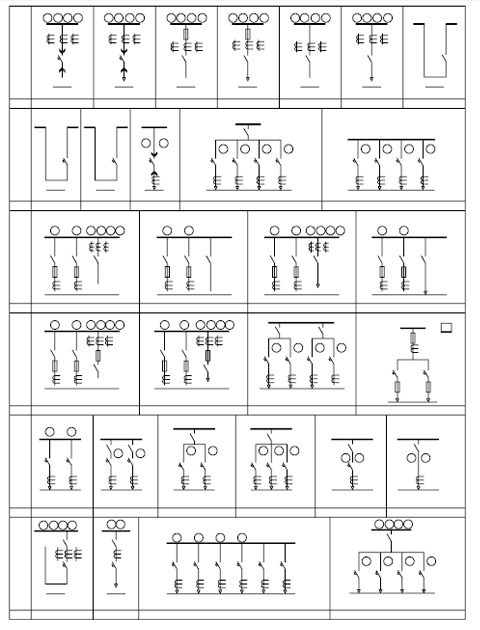

5– номер схемы
