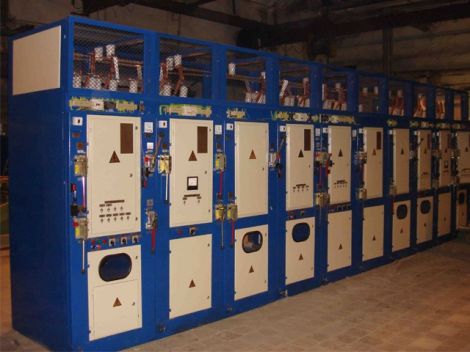

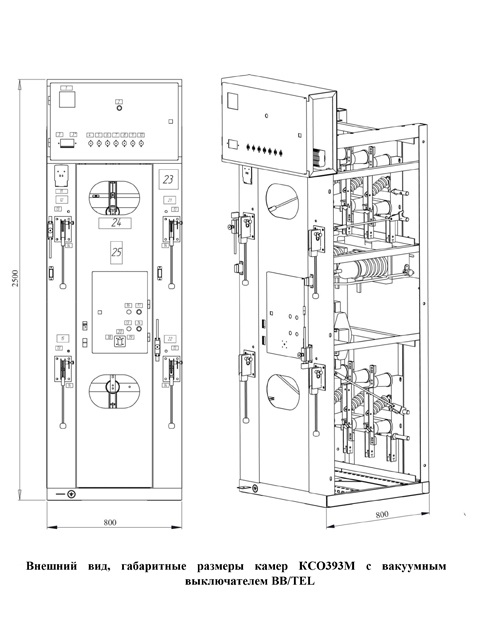

КСО 393М камеры одностороннего обслуживания

Ячейки КСО 393 М камеры сборные одностороннего обслуживания и шинные мосты к ним предназначены для комплектования распределительных устройств напряжением 6 и 10 кВ переменного тока частотой 50 Гц для систем с изолированной нейтралью и предусматривают установку вакуумных выключателей.

Вид управления: местное, дистанционное, телеуправление.

При двухрядной установке камера КСО 393 М  комплектуются шинными мостами с разъединителями или без них. Расстояние между фасадами рядов камер – 2000мм, 2500мм или 3000мм. Приводы разъединителей шинных мостов устанавливаются на торцевых панелях. Опора с изоляторами устанавливается в крайнем левом положении сборки камер для крепления сборных шин.

Торцевая панель устанавливается в крайнем правом положении сборки камер для крепления сборных шин и для обеспечения безопасности обслуживания. В устройствах релейной защиты и автоматики применяются электромеханические и электронных реле или микро процессорные устройства УЗА, МРЗС (по выбору заказчика). Степень защиты камер со стороны фасада IP20 по ГОСТ 14254-96.

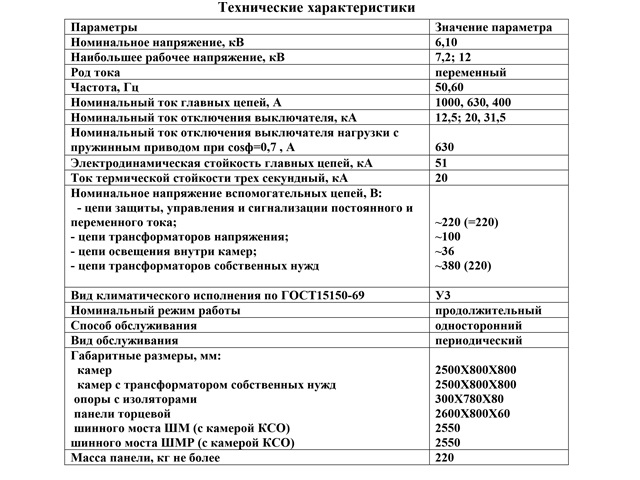

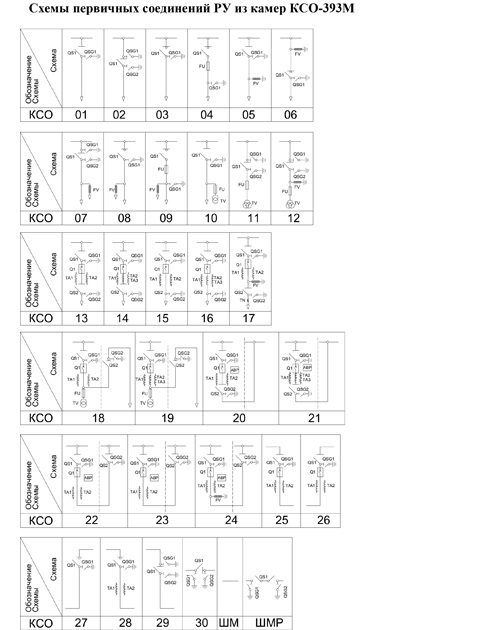

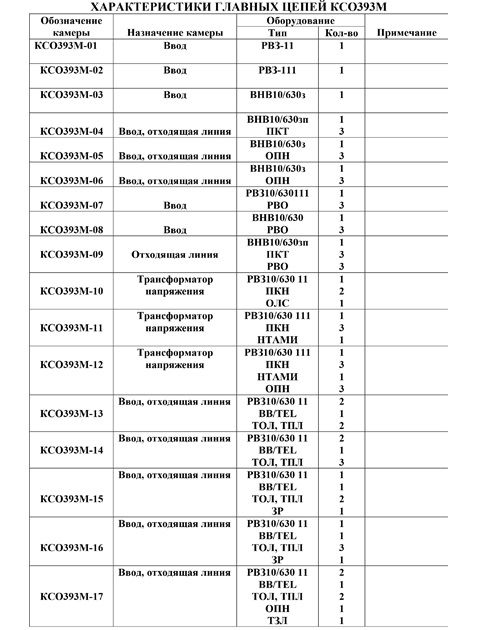

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Схемы первичных соединений см. табл. 3. Камеры КСО393М соответствуют ТУ У 31.2.34861694-004:2008.

Климатическое исполнение У3 по ГОСТ15150-69.

Структура условного обозначения

КСО 3 93 М – ХХ ХХ Х У3
1       2  3   4      5      6   7   8

1- камера сборные одностороннего обслуживания;
2- модификация;
3 – год разработки;
4 – модернизированная;
5 – номер схемы;
6 – напряжение; кВ
7 – номинальный ток, А:
При Uн=6кВ:
1 – 31,5; 2 – 50; 3 – 80;
4 – 100; 5 – 160; 6 - 630
При Uн=10кВ:
1 – 31,5; 2 – 40; 3 – 63;
4 – 80; 5 – 100; 6 – 630
8– климатическое исполнение и категория размещения по ГОСТ 15150

Структура условного обозначения шинных мостов

ШМ – Х Х – У3
1          2  3     4

1 – шинный мост
2 – с разъединителем
3 – Расстояние между фасадами камер, мм:
1 – 2000; 2 – 2500; 3 – 3000
