КСО 393- ячейки КСО

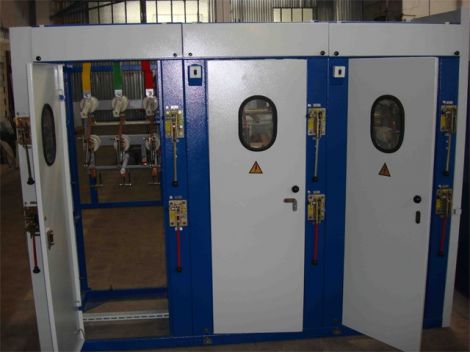

Осередки КСВ 393 камери збірні одностороннього обслуговування та шинні мости до них призначені для комплектування розподільних пристроїв напругою 6 та 10 кВ змінного струму частотою 50 Гц для систем із ізольованою нейтраллю.

Осередок КСВ 393 виготовляється у кліматичне виконання У3 за ГОСТ15150-69.

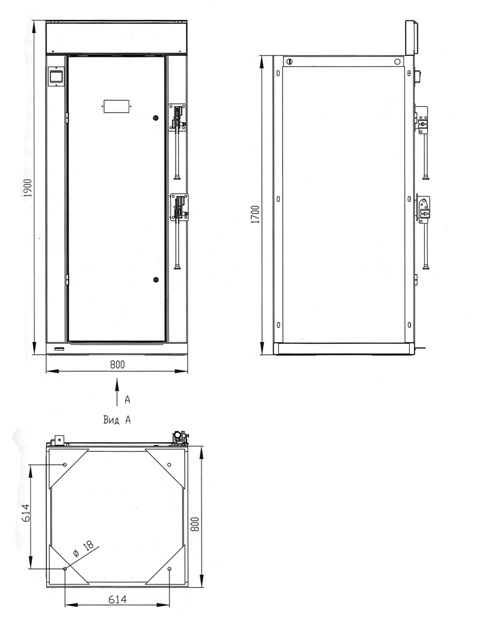

При дворядному встановленні камера КСВ 393 комплектується шинними мостами з роз'єднувачами або без них. Відстань між фасадами рядів камер – 2000мм, 2500мм чи 3000мм. Приводи роз'єднувачів шинних мостів встановлюються на торцевих панелях. Опора з ізоляторами встановлюється в крайньому лівому положенні монтажу камер для кріплення збірних шин. Торцева панель встановлюється в крайньому правому положенні складання камер для кріплення збірних шин та для безпеки обслуговування.

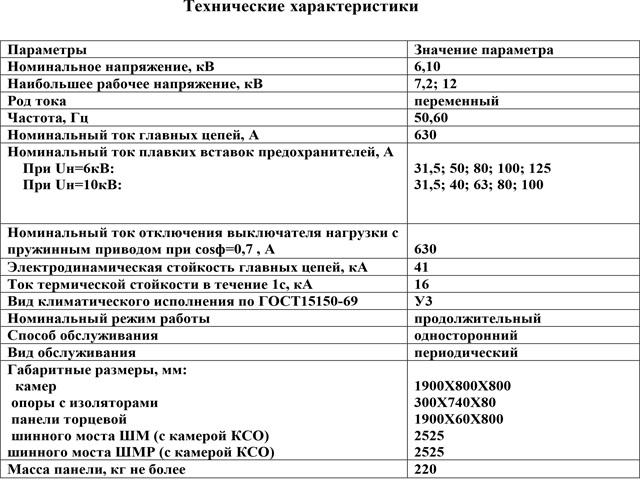

Ступінь захисту камер з боку фасаду IP20 згідно з ГОСТ 14254-96.

Навколишнє середовище не вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що руйнують метали та ізоляцію. У комплект постачання щита з камер КСВ входить інвентарна перегородка.

Камери відповідають ТУ У 31.2.34861694-002:2007.

КСО 3 93 – ХХ ХХ Х У3
1       2  3       4     5   6  7

1- камеры сборные одностороннего обслуживания;
2- модификация;
3 – год разработки;

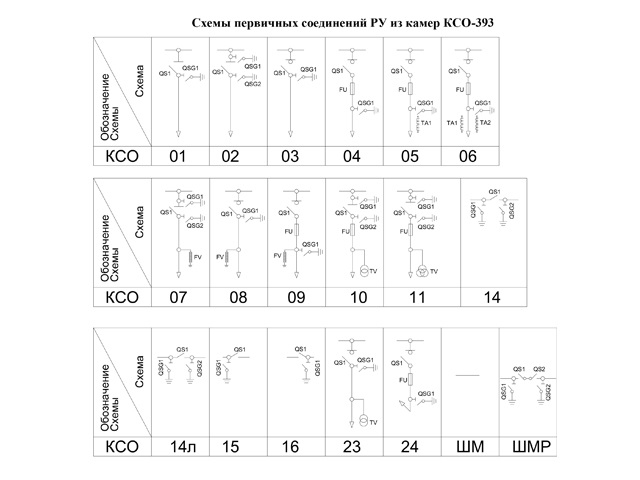

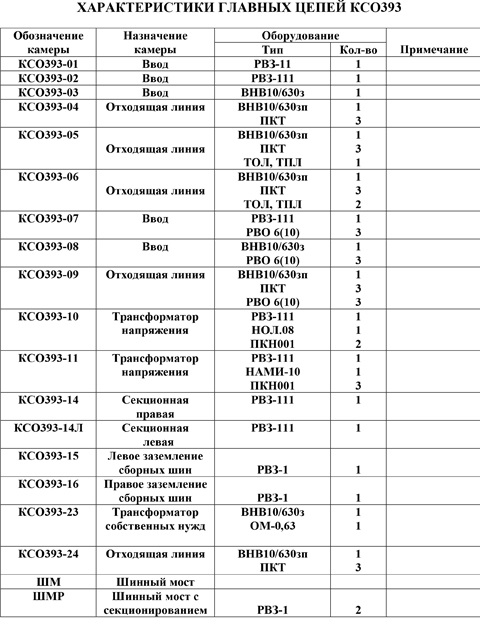

4 – номер схемы;
5 – напряжение; кВ
6 – номинальный ток, А:
При Uн=6кВ:
1 – 31,5; 2 – 50; 3 – 80;
4 – 100; 5 – 160; 6 - 630
При Uн=10кВ:
1 – 31,5; 2 – 40; 3 – 63;
4 – 80; 5 – 100; 6 – 630
7 – климатическое исполнение и категория размещения по ГОСТ 15150-69

Структура условного обозначения шинных мостов

ШМ – Х Х – У3
1          2  3     4

1 – шинный мост
2 – с разъединителем
3 – Расстояние между фасадами камер, мм:
1 – 2000; 2 – 2500; 3 – 3000
